为你解析振动筛的分类与工作原理

发布日期：2014-04-02 浏览次数：200次文章来源：振泰机械作者：振泰机械

导读：在工业生产中，往往需要将各种原料（如矿石、煤炭、石料等）和各种初级产品（如水泥、食盐、味精等）按物料粒度大小分成若干个级别，或将其中的水份、杂质等去除，以进行下一步的加工和提高产品品质，这就要用到筛分设备。筛分设备因为工作原理的不同可以分...

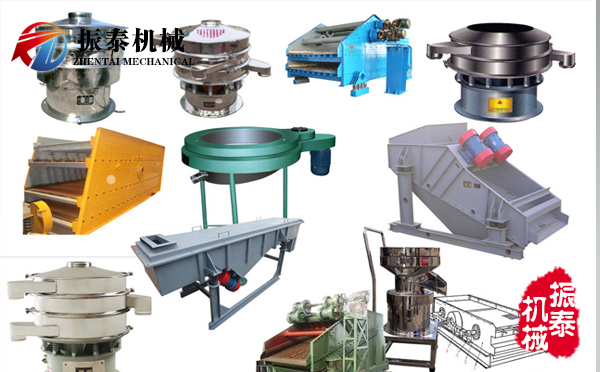

在工业生产中，往往需要将各种原料（如矿石、煤炭、石料等）和各种初级产品（如水泥、食盐、味精等）按物料粒度大小分成若干个级别，或将其中的水份、杂质等去除，以进行下一步的加工和提高产品品质，这就要用到筛分设备。筛分设备因为工作原理的不同可以分为以下几种：

1、三次元旋振筛

三次元旋振筛又被称为精细振动筛、旋振筛。由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

2、超声波振动筛

超声振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能，输入超声换能器，将其变成18KHz机械振动，从而达到高效筛分和清网的目的。该系统在传统的振动筛基础上在筛网上引入一个低振幅、高频率的超声振动波（机械波），以改善超微细分体的筛分性能。特别适合高附加值精细分体的用户使用。

3、直线振动筛

直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

4、直排筛

直排式旋振筛（直排筛）通过振动电机轴上下端的两组不平衡偏心块的相位角及两台电机之间的交叉角度将振动电机的旋转运动变为水平、垂直、倾斜及离心作用的多作用力重叠，然后将这种作用力传递给筛面，达到筛分的目的。

5、检验筛

标准检验筛是一种实验室筛分机，又称试验筛、分样筛、分析筛，标准试验筛是以YZU立式振动电机作为整机振动源，通过振动电机带动上部振动盘振动，再通过振动盘传导至安放在振动盘上部Φ200筛框上，然后由需要检测目数的筛框把小于筛面网孔的物料颗粒筛分至下层筛框，如此层层筛选，使每层试验筛内只留相同粒度的物料，达到不同粒度的分离并确定此物料的粒度组成，使Φ200型筛框中的物料能非常有效的起到过滤、分级、筛分目的。

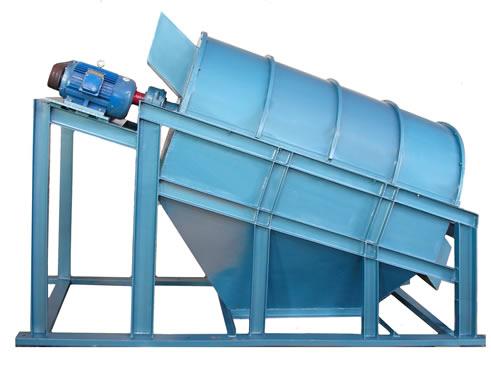

6、滚筒筛

滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。

7、重型振动筛

矿用振动筛为双振动电机驱动，利用振动电机激振的原理工作。当两台电机作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的。
